MP RK 60V-Ad-Pg
Produktnummer:
971037
Downloads
Produktinformationen "MP RK 60V-Ad-Pg"
Reihenklemme mit integriertem Überspannungsschutz zur Optimierung des Platzbedarfes im Schaltschrank bei gleichzeitigem bestmöglichen Schutz der Geräte und Systeme.
- Reihenklemmen mit Überspannungsschutz
- Schutz für 1 Doppel- oder 2 Einzeladern, mit gemeinsamem Bezugspotential
- Einsetzbar an der Schnittstelle LPZ 1 - 2 und höher
- Prüfnormen: IEC 61643-21 / EN 61643-21
- Montage auf 35 mm Hutschiene (EN 60715)
- Breite der Reihenklemme: 6,2 mm
- Erdung erfolgt über Hutschiene oder Erdungsanschluss
Eigenschaften "MP RK 60V-Ad-Pg"
| Anschlussdrahtquerschnitt (starr/flexibel/AWG): | 0.2-4.0/0.2-2.5 mm² / 24-12 |
|---|---|
| Betriebstemperaturbereich: | -40 - +80 °C |
| Brennbarkeitsklasse nach UL94: | V0 |
| C1 Nennableitstoßstrom (8/20 µs) gesamt: | 0,24 kA |
| C1 Nennableitstoßstrom (8/20 µs) pro Ader: | 0,12 kA |
| Einbaubreite: | 6,2 mm |
| Gehäusematerial/Farbe: | PA6 / gelb |
| Grenzfrequenz (-3 dB): | typ. 12 MHz |
| Höchste Dauerspannung (DC/AC): | 70/49 V |
| IEC-Prüfklasse: | C1 / C3 |
| Montage auf: | 35 mm-Hutschiene (EN 60715) |
| Nennspannung DC: | 60 V= |
| Nennstrom: | 2,0 A |
| Schutzart (IEC EN 60529): | IP 20 |
| Schutzpegel Ad-Ad bei 1 kV/µs C3: | ≤ 180 V |
| Schutzpegel Ad-Ad bei In C1: | ≤ 220 V |
| Schutzpegel Ad-Pg bei 1 kV/µs C3: | ≤ 90 V |
| Schutzpegel Ad-Pg bei In C1: | ≤ 110 V |
| Serienwiderstand pro Ader: | 0 Ω |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.

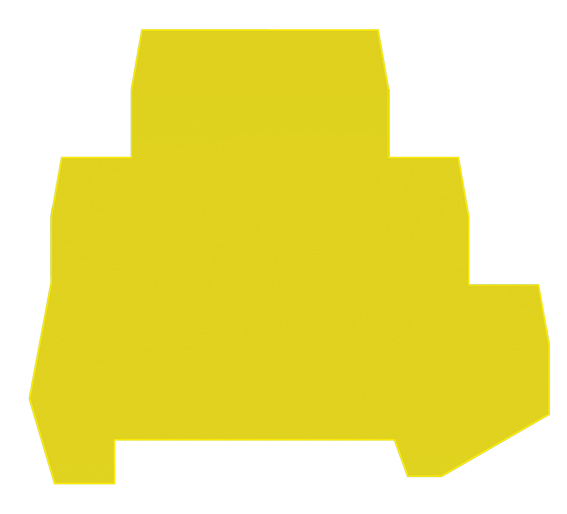

Zubehör
