Hauptkatalog
Filter
A46
Artikel-Nr.:
870100
Zum Testen von LSA-Magazinen, die mit Gasentladungsableitern bestückt sind. Im Koffer ist das Prüfgerät fest eingebaut und hat darüber hinaus noch Platz für die Zubehör (z. B. Netzadapter, Magazinadapter für verschiedene Magazintypen). Bei einer Prüfung wird jeder der sich im Magazin befindliche Gasentladunngsableiter in beiden Polaritäten analysiert und die Ansprechspannung mit den Toleranzgrenzen verglichen. Der A46 macht eine präzise Messung der Ansprechgleichspannung mit einer linearen Rampe und erfasst den Erstzündwert. Um Schäden an Gasentladungsableitern mit Sicherheit zu erfassen, ist es wichtig, die Messung in beiden Polaritäten durchzuführen.Die gesamte Prüfung des Magazins erfolgt automatisch mit Vergleich der Messwerte mit den Toleranzgrenzen und Fehlererkennung. Der gesamte Test eines Magazins mit 20 Ableitern erfolgt in ca. 13 Sekunden. Für den Aufbau eines Qualitätserfassungssystems steht die Software PRO-TEST zur Verfügung. Der A46 kann über seine serielle Schnittstelle komplett ferngesteuert werden. Für den Anschluss ist ein spezielles Anschlusskabel erforderlich, das mit Optokopplern für einen Störschutz des angeschlossenen PCs sorgt. Prüfkoffer für LSA-MagazinePC-AnschlussAndere als LSA-Prüfadapter auf AnfrageMobile Ausführung im Alu-KofferNetzteil inklusive

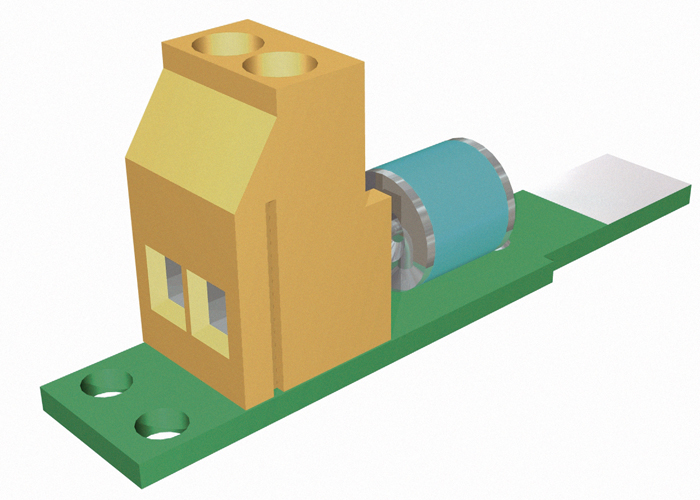

AK35 GDT230
Artikel-Nr.:
170100
Die Anwendung ermöglicht eine nachträgliche hochohmige und leckstromfreie Erdung durch eine GDT gegen Erde bei den EP-Schutzgeräten. Bestückt mit 2-poligen GDT 2EL 230QSchraubanschlussMontage erfolgt durch LötenAnschlüsse sind intern gebrückt

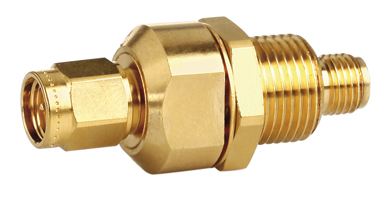

AntPro 5,8GHz-R-SMA
Artikel-Nr.:
045802
Der Überspannungsableiter kann mittels Ein-Loch-Montage in einer Montageplatte befestigt und geerdet werden. Überspannungsableiter für Koaxialleitungen mit SMA-Stecker. Durch den extrem hohen Frequenzbereich bis 6 GHz auch in W-LAN Anwendungen und Ähnlichem einsetzbar. Überspannungsableiter für extrem hohe Frequenzen bis zu 6 GHzEinsetzbar an der Schnittstelle LPZ 0B - 1 und höherSteckgesicht nach IEC 61169-8Erdung erfolgt über das MetallgehäusePrüfnormen: IEC 61643-21 / EN 61643-21Befestigung mittels Ein-Loch-Montage an Haltewinkel oder MontageplatteR-SMA-Stecker sind mit einer reversen Polarität ausgestattet
AntPro 6GHz-N(m/f)
Artikel-Nr.:
040010
Die Geräte verfügen über eine Schraubverbindung und sind im Steckgesicht wasserdicht. Aufgrund ihres konstruktiven Aufbaus werden sehr gute elektrische Werte bei der Rückflussdämpfung (VSWR) und Intermodulation erzielt. Kompakte Bauform mit erweitertem Frequenzbereich bis 6 GHz. Damit ist z.B. auch der Einsatz im Bereich von WLANs bei einer Übertragungsfrequenz bis 5,8 GHz möglich. Überspannungsableiter für extrem hohe Frequenzen bis zu 6 GHzEmpfohlenes Kopplungsdrehmoment: 4-6 NmÜberspannungsableiter für extrem hohe Frequenzen bis zu 6 GHz

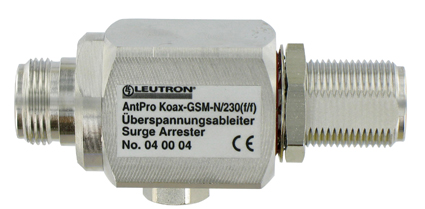

AntPro Koax-GSM-N/230(f/f)
Artikel-Nr.:
040004
AntProKoax-GSM-N wurde für den Grobschutz hochempfindlicher elektronischer HF-Verstärker entwickelt, z. B. für GSM-Antennensysteme mit GSM-Antennenkabel RG 213/U (max.180 W bei max. 1 GHz, Ø 10,5 mm). Die f/f-Variante kann mittels Ein-Loch-Montage an einem Haltewinkel oder in einer Montageplatte befestigt werden. Hochleistungsableiter für Breitband-Anwendung von DC bis ca. 2,5 GHzEinsetzbar an der Schnittstelle LPZ 0B - 1 und höherPrüfnormen: IEC 61643-21 / EN 61643-21Steckgesicht nach IEC 61169-16Mit Halter (Metall)

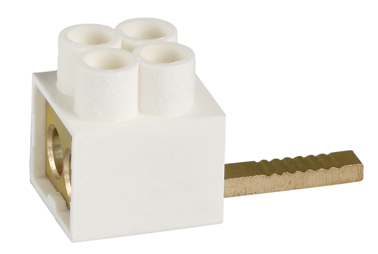

DAK 2x16
Artikel-Nr.:
170110-P
Speziell für die Durchgangsverdrahtung von PV-Überspannungsschutzgeräten wie z.B. PP PV 800 (1000) geeignet. Außerdem für alle SPDs in der Energietechnik, die nur eine Leiteranschlussklemme pro Schutzpfad haben. DoppelanschlussklemmeDurchgangsverdrahtung für SPDs mit nur einer AnschlussklemmeAnschlussmöglichkeit von 2 Leitern an nur einer Anschlussklemme Anschlussmöglichkeit von max. 2x 16 mm² feindrähtigNormgerechte Durchgangsverdrahtung (V-Anschluss)Nach DIN VDE 0100-534

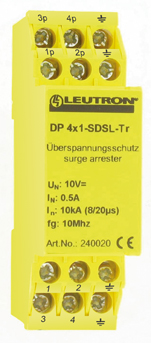

DataPro 4x1-SDSL-Tr
Artikel-Nr.:
240020
Überspannungsableiter mit einer 2-stufigen Schaltung zum Schutz von zwei Doppeladern und vier Einzeladern mit gemeinsamem Bezugspotenzial. HochleistungsableiterÜbertragungsrate 100 Mbit/sMax. Nennstrom 500 mAMontage direkt auf HutschieneFür sehr schnelle DatensignalefG > 300 MHzHochohmige Schirmerdung über Schirmklemme möglich.EAC-Zulassung

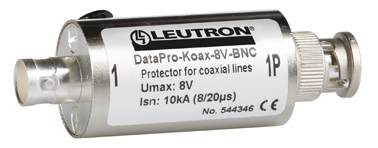

DataPro Koax-8V-BNC
Artikel-Nr.:
544346
Blitz- und Überspannungsschutz für Koaxialleitungen mit BNC-Stecker zur Installation direkt am Gebäudeeintritt. Für Video-ÜberwachungskamerasHochleistungsableiterEinsetzbar bei Gebäudeeintritt an der Schnittstelle LPZ 0A - 1 und höherFür Video-ÜberwachungskamerasSteckgesicht nach IEC 61169-8Die Erdung erfolgt über angeschlossenen Erdungsdraht 0,75 mm², L= ca.30 mmPrüfnormen: IEC 61643-21 / EN 61643-21

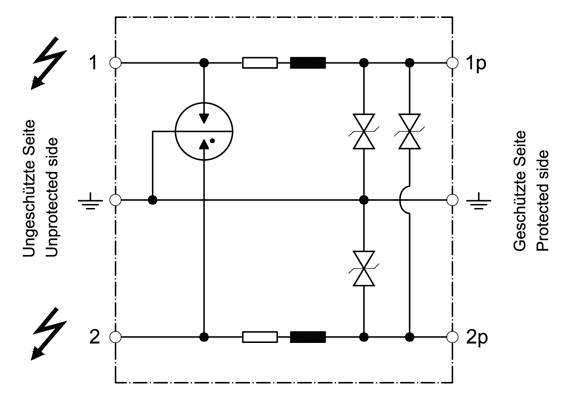

DataPro Z-48V/48V
Artikel-Nr.:
224848
Schutz von Daten- und Signalleitungen in MSR-Anwendungen und Telekom-Einrichtungen. Das Produkt ist eine kompakte Schutzschaltung auf einer Platine (52 x 29 mm), die für den Überspannungsschutz empfindlicher Elektronik konzipiert wurde. DataPro Z besteht aus einem 2-stufigen Schutzkreis. Der Grobschutz wird durch einen edelgasgefüllten ÜsAg gebildet. Der Feinschutz wird ausschließlich durch einen EMI-Filter und Suppressor Dioden gewährleistet. Es treten keine Leckströme auf, weil auf den Einsatz von Varistoren komplett verzichtet wurde. Somit sind regelmäßige Prüfungen der Schutzschaltung und eine Fernüberwachung nicht notwendig. Kompakte BauweiseUniversell anwendbarMax. Nennstrom 300 mAViele SpannungsvariationenHohes Ableitvermögen (Ader-Erde 20 kA bei 8/20 µs)WartungsfreiPreisgünstige LösungEAC-Zulassung

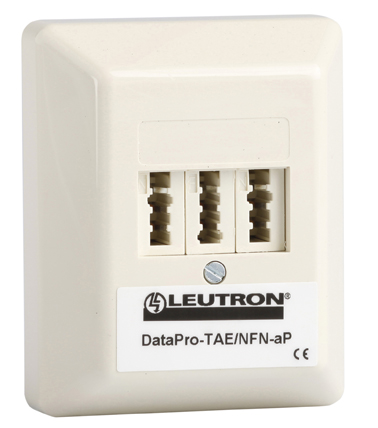

DataPro-TAE/NFN-aP
Artikel-Nr.:
240004
Überspannungsableiter im Aufputzgehäuse für den Schutz von analogen Kommunikationsleitungen, für analoge TAE- und DSL-Schnittstellen. Für analoge TelefonanschlüsseFür analoge TelefonanschlüsseFax, Modem, AnrufbeantworterNotrufwählgeräteEinsetzbar an der Schnittstelle LPZ 0B - 2 und höherTAE-Buchse, Code NFNStandard Deutsche TelekomPrüfnormen: IEC 61643-21 / EN 61643-212-Stufen, 5-Punkt Schutzschaltung
DP 1LSA-48-PTC
Artikel-Nr.:
240044
Überspannungsschutz für Signal- und Datenleitung im MSR-Bereich. Überspannungsschutzstecker für 1 DA mit Überstromschutz (PTC) und Fail-safe Kontakt für LSA-Trennleisten. Modul für 1 DA in LSA-TrennleistenGrob- und FeinschutzÜberstromschutz durch PTC-ThermistorenFür Gleich- und Wechselspannung geeignet

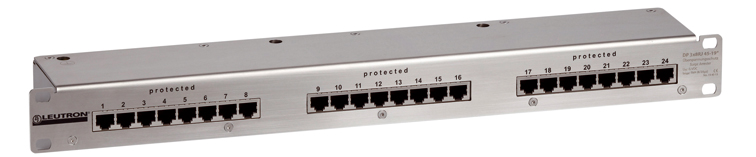

DP 3x8RJ45-19"
Artikel-Nr.:
194033
Alle acht Signaladern (vier Adernpaare) werden gleichzeitig geschützt. Kompakter Überspannungsableiter in 19"-Gehäuse mit nur 1 HE (45 mm) zum Schutz von Datennetzwerken und Netzwerkgeräten wie Hubs, Switches, Server und Einzelplatz-PCs. Einfache Montage und Verkabelung in allen 19"-Verteilern und Serverschränken möglich. Cat5-AnwendungenEinsetzbar an der Schnittstelle LPZ 1 - 2 und höherKomplett geschirmtes 19"-Gehäuse zum Schutz von bis zu 24 RJ45-PortsAlle acht Signaladern (vier Adernpaare) werden gleichzeitig geschützt.Geeignet für Cat. 5 / Class D-Anwendungen (bis GBit Ethernet)10Base-T/100Base-T/1000Base-T kompatibelPrüfnormen: IEC 61643-21 / EN 61643-21Gehäuse können mit weiteren Schutzbausteinen für bis zu 24 Ports nachgerüstet werdenEAC-Zulassung

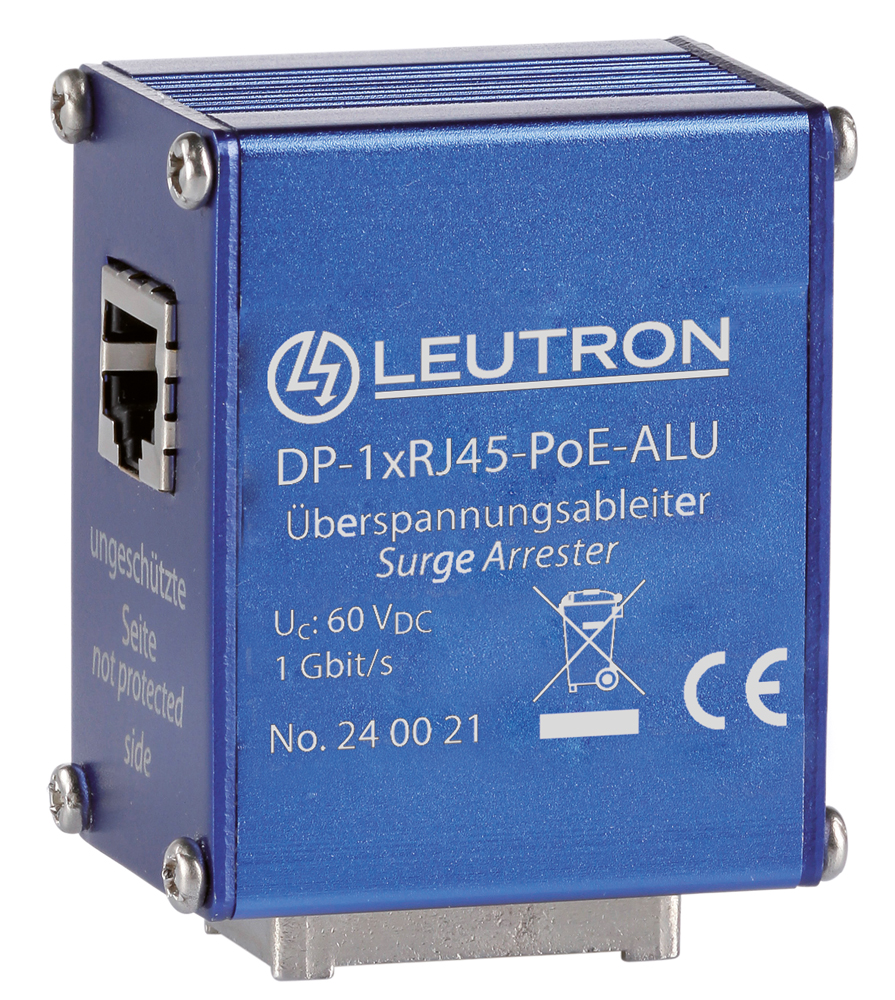

DP 1xRJ45-PoE-Alu
Artikel-Nr.:
240021
Alle acht Signaladern (vier Adernpaare) werden gleichzeitig geschützt. Kompakter Überspannungsableiter zum Schutz von Datennetzwerken und Netzwerkgeräten wie Hubs, Switches, Server. Einfache Montage als Zwischenstecker erlaubt flexiblen Einsatz in Racks, in Kabelkanälen oder direkt vor dem Endgerät. Cat5-AnwendungenGeeignet für Cat. 5 / Class D-Anwendungen (bis GBit Ethernet)Einsetzbar an der Schnittstelle LPZ 0B - 2 und höherAlle acht Signaladern (vier Adernpaare) werden gleichzeitig geschützt.Prüfnormen: IEC 61643-21 / EN 61643-2110Base-T/100Base-T/1000Base-T kompatibelRJ45-Überspannungsschutzgerät für PoE-Anwendungen (Power over Ethernet) geeignetEAC-Zulassung

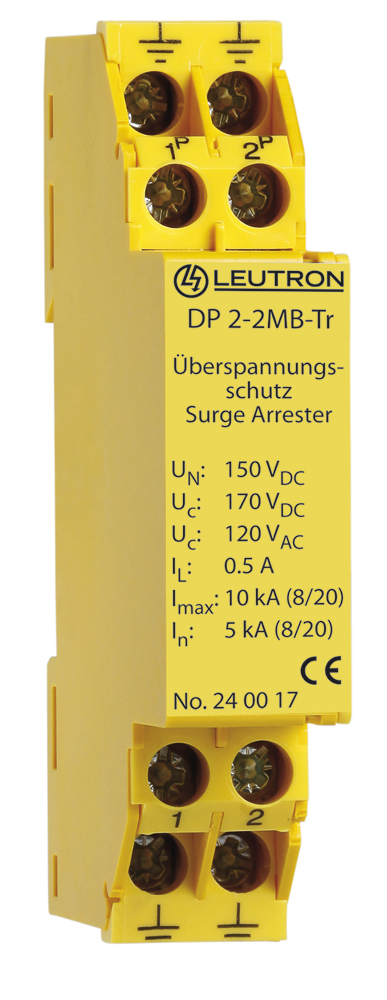

DP 2-2MB-Tr
Artikel-Nr.:
240017
EMV-Filter kombiniert mit Überspannungsschutz für Daten- und Signalleitungen gewährleisten einen reibungsfreien Betrieb von empfindlicher Elektronik auch in rauen Umgebungen. Signal- und Datenleitungsschutz mit TiefpassfilterSignal- und Datenleitungsschutz mit TiefpassfilterEinsatz für Übertragung ? 2 MBits/s (ISDN, PCM)Einsetzbar an der Schnittstelle LPZ 0B - 2 und höherMontage auf 35 mm Hutschiene (EN 60715)Einbaubreite: 18 mm (1 TE)EAC-Zulassung
DP 2x1-30V/30V-0.3Ω-Tr
Artikel-Nr.:
263030
Blitzstrom-/Überspannungsableiter für besonders große Leitungslängen von Signal- und Busleitungen. Durch den extrem geringen Durchgangswiderstand (Impedanzwert 0,3 ?) treten so gut wie keine Signalverluste auf. EMV-Filter kombiniert mit Überspannungsschutz für Daten- und Signalleitungen gewährleisten einen reibungsfreien Betrieb von empfindlicher Elektronik auch in rauen Umgebungen. Signal- und Datenleitungsschutz mit TiefpassfilterSignal- und Datenleitungsschutz mit TiefpassfilterEinsetzbar an der Schnittstelle LPZ 0A - 2 und höherSchutz für 1 Doppel- oder 2 Einzeladern, mit gemeinsamen BezugspotentialSehr kleiner DurchgangswiderstandMax. Betriebsstrom 1,5 AMontage auf 35 mm Hutschiene (EN 60715)Schutzart nach IEC EN 60529: IP 20Einbaubreite: 18 mm (1 TE)EAC-Zulassung
DP 2x1-30V/30V-Tr
Artikel-Nr.:
273030-A
EMV-Filter kombiniert mit Überspannungsschutz für Daten- und Signalleitungen gewährleisten einen reibungsfreien Betrieb von empfindlicher Elektronik auch in rauen Umgebungen. Signal- und Datenleitungsschutz mit TiefpassfilterSignal- und Datenleitungsschutz mit TiefpassfilterSchutz für 1 Doppel- oder 2 Einzeladern, mit gemeinsamem BezugspotentialEinsetzbar an der Schnittstelle LPZ 0A - 2 und höherMontage auf 35 mm Hutschiene (EN 60715)Schutzart nach IEC EN 60529: IP 20Einbaubreite: 18 mm (1 TE)EAC-Zulassung

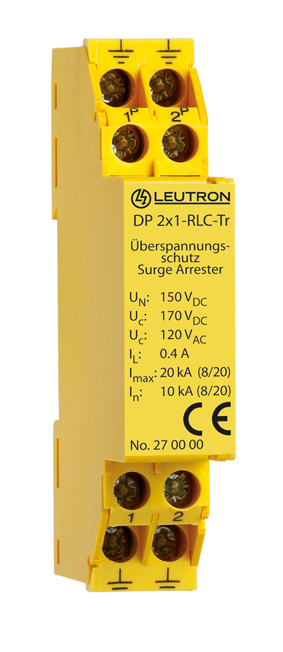

DP 2x1-RLC-Tr
Artikel-Nr.:
270000
EMV-Filter kombiniert mit Überspannungsschutz für Daten- und Signalleitungen gewährleisten einen reibungsfreien Betrieb von empfindlicher Elektronik auch in rauen Umgebungen. Signal- und Datenleitungsschutz mit TiefpassfilterSignal- und Datenleitungsschutz mit TiefpassfilterEinsetzbar an der Schnittstelle LPZ 0A - 2 und höherSchutz für 1 Doppel- oder 2 Einzeladern, mit gemeinsamem BezugspotentialBis zu 150 V DC BetriebsspannungMax. Nennstrom 400 mA Montage auf 35 mm Hutschiene (EN 60715)Schutzart nach IEC EN 60529: IP 20Einbaubreite: 18 mm (1 TE)EAC-Zulassung

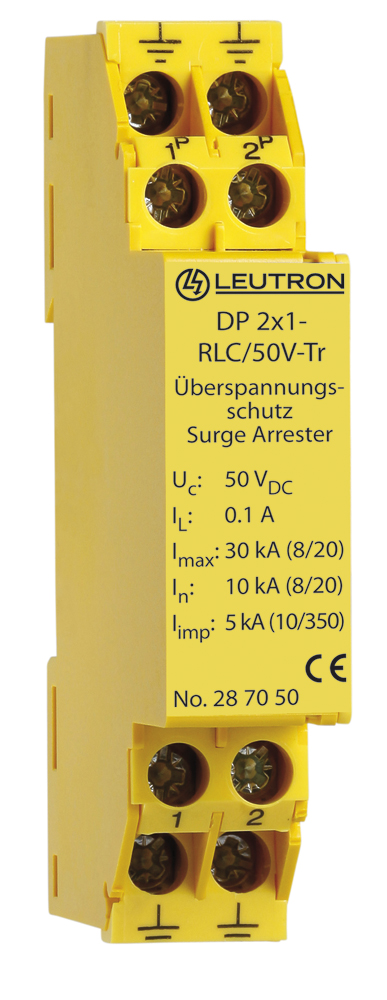

DP 2x1-RLC/50V-Tr
Artikel-Nr.:
287050
EMV-Filter mit integriertem Überspannungsschutz ermöglichen einen reibungslosen Betrieb von sehr empfindlicher Elektronik auch in rauen Umgebungen. Für 50 V DC Betriebsspannungen und mit einer Stoßstromfestigkeit von 30 kA (8/20 µs) ausgelegt. Für den Schutz von GS-Messlinien bis zu 50V DC. Referenzschutz (anodenseitig) vom Messkreis des Gleichrichters in kathodisch geschützten (KKS-) Anlagen. Signal- und Datenleitungsschutz mit TiefpassfilterSignal- und Datenleitungsschutz mit TiefpassfilterEinsetzbar an der Schnittstelle LPZ 0A - 2 und höherSchutz für 1 Doppel- oder 2 Einzeladern, erdpotenzialfreiMax. Nennstrom 100 mAFür 50 V DC Betriebsspannungen und mit einer Stoßstromfestigkeit von 30 kA (8/20 µs) ausgelegt. LeckstromfreiMontage auf 35 mm Hutschiene (EN 60715)Einbaubreite: 18 mm (1 TE)EAC-Zulassung
